框式搅拌机JBK兰江水处理
详细信息| 询价留言产品简介：
JBK型框式搅拌器与搅拌轴的连接方式类似于桨式，即叶轮与搅拌轴连接的一端制成半圆状的轴环，然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧，同时用穿轴螺栓来固定叶片与搅拌轴。由于叶轮的外廓尺寸大，为便于装拆，叶片之间多数是螺栓连接。叶轮以扁钢、角钢制造居多，为了提高叶轮的强度，也可采用加筋的钢板。

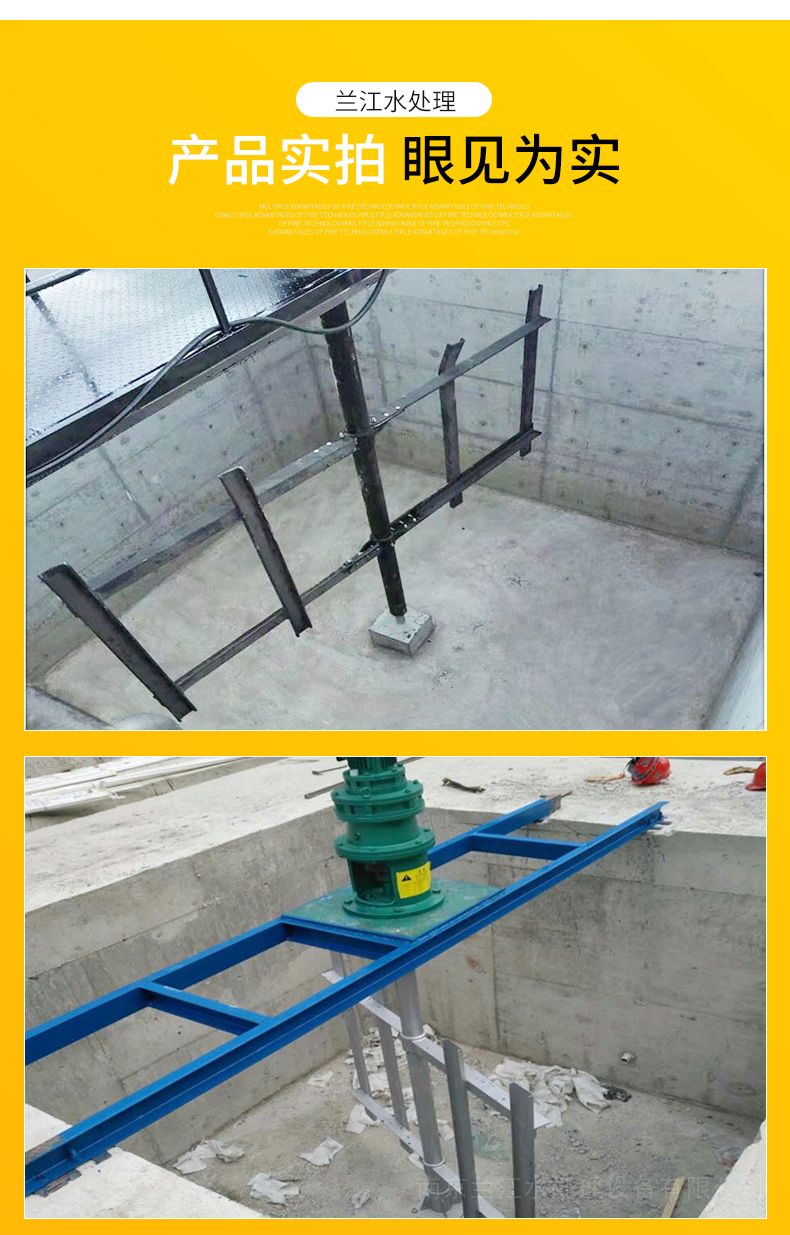

JBK型框式搅拌机由电机、减速机、机架、搅拌轴、桨板、联轴器、水下支座等组成。
产品优势：
JBK型框式潜水搅拌机可视为桨式搅拌器的变形，其结构比较坚固，搅动物料量大。框式搅拌器与容器壁间隙较小，有利于传热过程的进行，常用于传热、晶析操作和高粘度液体、高浓度淤浆和沉降性淤浆的搅拌。
JBK型框式搅拌器直径较大，一般取反应器内径的2/3～9/10，50～70r/min。快速旋转时，搅拌器叶片所带动的液体把静止层从反应容器壁上带下来；慢速旋转时，有刮板的搅拌器能产生良好的热传导。
JBK型框式搅拌器一般使用于粥状物料的搅拌，搅拌转数以60-130r/min为宜，适用的**黏度为200～300Pa·s。
驱动装置采用普通电机或防爆电机、摆线针轮减速机，驱动装置主轴通过联轴器与搅拌轴联接，搅拌轴由轴承支承，具有足够的强度和较高的稳定性。
搅拌机桨叶采用90度叶桨，可产生径向和环向分流，使物料与水快速充分混合，满足工艺要求。
性能特点：
1、搅拌机桨叶采用框式搅拌形式，其动力效率高。根据池型及搅拌工艺要求可采用单层、双层或多层桨叶，可使搅拌介质同时产生径向和环向流动，可在要求的混合时间内达到需要的搅拌强度，满足混合速度快、均匀、充分等要求，且水力损失小，并可广泛适应搅拌介质比重、浓度、酸碱度、温度及粘度的变化，以满足各种搅拌工况的要求。
2、驱动装置主轴通过联轴器与搅拌轴联接，搅拌轴间均采用法兰联接形式联接，搅拌轴由双列角接触推力球轴承和滑动轴承支承，具有足够的强度和刚度，并具有较高的稳定性。滑动轴承由油室内的润滑脂润滑，可确保设备长期可靠地运行。
3、传动环节少，机械效率高，结构紧凑，运行平稳；
4、占地面积小，处理量大，能耗低。安装、运行、维护费用低；
适用范围：
JBK型框式搅拌机可在要求的混合时间内达到需要的搅拌强度，满足混合速度快、均匀、充分等要求，且水头损失小，并可适应水量的变化以适用于各种水量的水厂用于给水排水处理反应过程中的各种水处理药剂的溶解或原水与混凝剂的混合、反应及池或容器内不同比重的有机或无机液体的液相搅拌混合。
注意事项：
1、JBK型框式搅拌机配置的减速机适于连续或断续工作制,依搅拌桨叶安装情况允许正时针方向运转或反时针方向运转，具体情况请参照设备旋转方向指示。
2、输入轴的额定转速为1500转/分或1000转/分。输出轴及输入轴的轴伸与其它零件配合时，绝不允许直接锤击，以防结构位置串动。
3、减速机输出轴不能承受较大的轴向力和径向力、联轴器与电机和减速机连接时应使轴线同心。
4、安装减速机前，卸下半联轴器上的螺栓，待电机、减速机在支座上就位固定后通电进行减速机试运转，试运转正常后，装上联轴器上的螺栓螺母并拧紧。此时方可进行整机空载试运转，运转正常后再加载运转。
5、本机以油浴润滑为主。小型减速机可采用油脂润滑。
6、减速机如需拆卸与装配请与供应商售后服务部或当地办事处、特约维修点处理。
-
